银纹

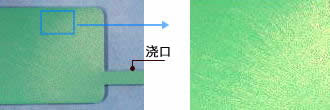

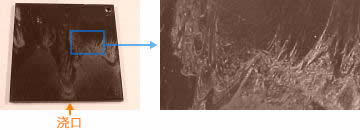

（1）何谓银纹（外观）？
|
银纹是指成型品表面出现气体或空气的一种现象。气体是由树脂或添加剂的分解、或者不同树脂的混入引起的，空气则是计量时卷入的。此外还有水分的影响。
|
（2）银纹的生成原因
|
(2-1) 树脂分解物产生气体 |
||||
|
树脂属于化学物质，因此会随着温度的增加而逐渐分解。树脂温度越高，分解就越多，银纹也就越容易出现。 |
||||
|
|
||||
|
||||
|
(2-3) 预干燥不足 |
||||
|
如果材料的预干燥不足，水分和树脂中原有的气体成分就会被原封不动地带入成型品，从而容易形成银纹。 |
||||
|
(2-4) 排气口偏小 |
||||
|
在气体没有完全排净的状态下，气泡就会残留在成型品表面，从而容易出现银纹。 |
||||
|
(2-5) 不同材料的混入 |
||||
|
如果因清洗不足等原因,导致与原来的树脂不同的成分混入，而且该树脂的温度的偏低，有时便会产生气体并诱发银纹。 |
（3）银纹的对策
|
(3-1) 检查计量状态 |
|||||||||||||||||||||||
|
首先应检查计量状态。如果武汉博世螺杆转速过快或者背压不足，则容易出现银纹。请逐渐调整并观察有无变化。如果有，则请调整到最佳值。 |
|||||||||||||||||||||||
|
(3-2) 检查树脂温度：树脂分解 |
|||||||||||||||||||||||
|
每种树脂都有其推荐使用温度（产品袋和产品目录中已经标明）。检查实际温度是否在该范围内。如果超出范围，则必须将其调整到范围以内。
|
|||||||||||||||||||||||
|
(3-3) 强化干燥 |
|||||||||||||||||||||||
|
应强化干燥，PPS的干燥温度140℃×3小时。关于具体的干燥条件，另请参阅下述内容： 水分是一个重要因素，因此必须达到最低100℃以上。 此外除湿干燥机也有效果。 |
|||||||||||||||||||||||
|
（3-4）有无污染物？ |
|||||||||||||||||||||||
|
重新清洗。不仅要清洗不同的树脂，而且在上次成型后的某个时间也要进行清洗。这是因为滞留下来的树脂一直在分解。 |
|||||||||||||||||||||||
|
(3-5) 检查排气口 |
|||||||||||||||||||||||
|
偶尔会因排气不畅而产生银纹，因此应检查排气口的大小是否足够。 |
|
